品牌：	景鸿	绕线结构：	多层
工作性质：	扼流线圈	导磁体性质：	铁氧体线圈
型号：	EF	规格：	EF20
商标：	景鸿	包装：	中性
尺寸：mm：	20*20	产量：

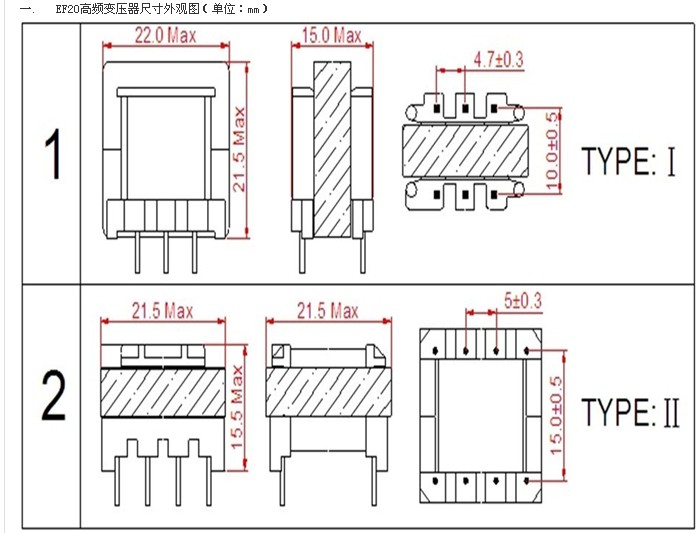

一.?? EF20高频变压器尺寸外观图（单位：mm）

???????

品名	式别	骨架样式	长	宽	高	1边PIN（PIN距）		2边PIN（PIN距）		排距	PIN径
EF20-01	立式	Ⅰ	22.0	15.0	21.5	3	4.7	3	4.7	7.5	□0.6
EF20-02	立式	Ⅰ	23.5	15.0	23.5	5	3.8	5	3.8	10.2	Φ0.7
EF20-03	卧式	Ⅱ	21.5	21.5	15.5	4	5.0	4	5.0	15.0	Φ0.7
EF20-04	卧式	Ⅱ	23.0	22.0	17.0	5	4.0	5	4.0	15.0	Φ0.7

*: 以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EF20高频变压器。

?

二. EF20高频变压器性能

1.工作频率：20kHz-500KHz

2.输出功率：8.0 to 25 W

3.工作温度：-40℃ to +125℃

4.储存温度：-25℃ to +85℃

5.储存湿度：30 to 95%

????????????????????

三. EF20高频变压器价格

?? ?EF20高频变压器的价格区间一般在之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。

????????????????????????????????????????

四. EF20高频变压器的应用

EF20高频变压器常应用于驱动变压器、数码相机、DC-DC转换器、手持式开关电源充电器等。

?

五. EF20高频变压器的特点

EF20高频变压器具有尺寸小，价格便宜，可靠性高的特点。
